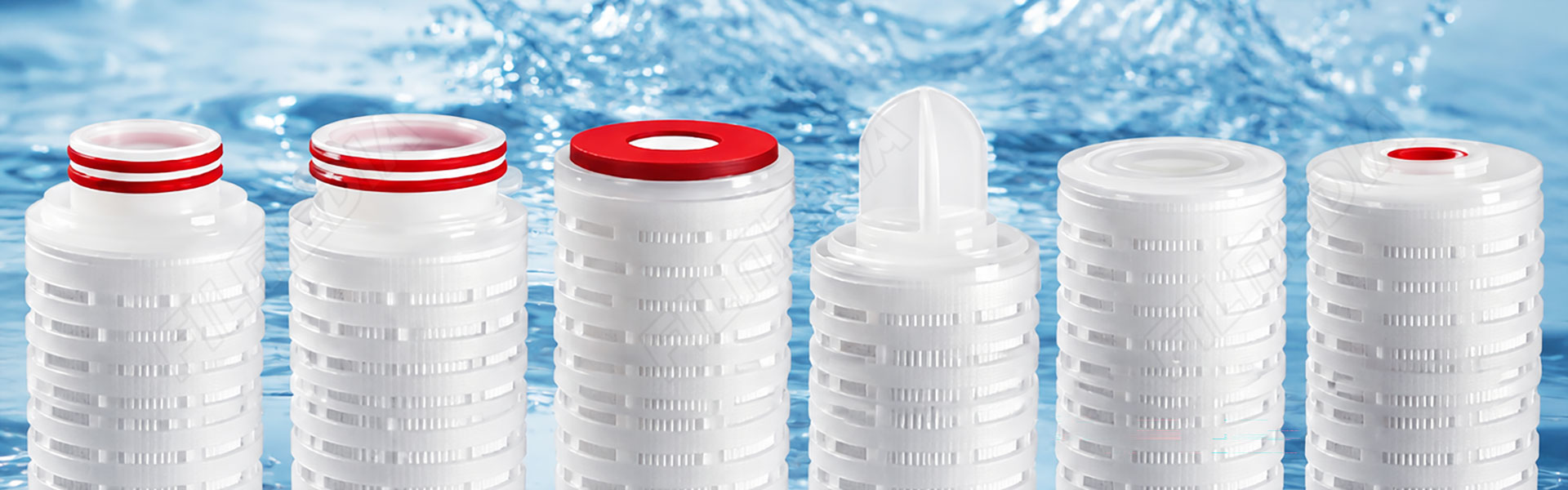

Cartuchos de filtro de membrana plisada
El cartucho de filtro plisado es un elemento de filtración de alta eficiencia fabricado mediante el plisado continuo de una membrana o medio filtrante, ensamblándolo con capas de soporte, un núcleo, componentes protectores externos y tapas. En comparación con los cartuchos de filtro convencionales de bobinado y soplado en fusión, la estructura plisada proporciona una superficie de filtración efectiva significativamente mayor dentro de las mismas dimensiones de la carcasa. Esto permite una mayor capacidad de retención de suciedad, mayores caudales, una vida útil más prolongada y una menor caída de presión de funcionamiento, lo que hace que los cartuchos plisados sean adecuados para aplicaciones de filtración exigentes.
Diagrama estructural
El diseño de sellado tipo O proporciona un rendimiento de sellado fiable, evitando eficazmente las fugas y garantizando un funcionamiento seguro bajo diversas condiciones de trabajo.
La interfaz está diseñada para una fácil integración con diversos sistemas de filtración, garantizando una instalación cómoda y compatibilidad.
La construcción mediante soldadura térmica crea una estructura de filtro resistente y estable sin el uso de adhesivos, lo que reduce el riesgo de contaminación y mejora la fiabilidad.
La estructura plisada optimizada aumenta el área de filtración efectiva, mejora la capacidad de retención de suciedad y prolonga la vida útil del cartucho filtrante.
El medio filtrante multicapa, combinado con capas de soporte, proporciona una filtración en profundidad eficiente a la vez que mantiene la resistencia estructural y la estabilidad de la filtración.
El núcleo central reforzado proporciona soporte interno, mantiene la rigidez del cartucho y garantiza un rendimiento estable durante el funcionamiento.
El diseño de la tapa de extremo sellada evita el flujo de derivación, mejora el rendimiento del sellado y garantiza una eficiencia de filtración constante.
La carcasa exterior protectora refuerza la estructura general, protege los componentes internos de filtración y mejora la durabilidad mecánica.
La capa de soporte aguas arriba protege el medio filtrante de los daños causados por las fluctuaciones de presión y garantiza un rendimiento de filtración fiable.
El medio filtrante de alta eficiencia proporciona una retención precisa de partículas y elimina eficazmente los contaminantes de los líquidos.
La capa de soporte aguas abajo mantiene la estabilidad de la filtración, evita la deformación del medio filtrante y garantiza una calidad constante del producto de salida.
El diseño integrado de la manija tipo aleta permite una instalación y extracción rápidas, lo que hace que el reemplazo del filtro sea más fácil y cómodo.
¿Cuáles son las ventajas de los cartuchos filtrantes plisados?
La estructura plisada aumenta significativamente el área de filtración dentro de un espacio de instalación limitado. Una mayor área de filtración efectiva permite al cartucho procesar más fluido, al tiempo que reduce la carga de filtración por unidad de superficie de la membrana. Esto mejora la eficiencia de filtración, aumenta la capacidad de retención de suciedad y contribuye a prolongar la vida útil del filtro.
El uso de medios filtrantes de alta calidad, combinado con procesos de fabricación precisos, garantiza una estructura de poros uniforme y un rendimiento de filtración constante. Esto permite que los cartuchos filtrantes plisados mantengan una precisión de filtración estable durante toda la operación y cumplan con los requisitos de las distintas etapas de filtración del proceso.
El aumento del área de filtración efectiva reduce la resistencia que encuentran los líquidos o gases al atravesar el medio filtrante. En igualdad de condiciones operativas, los cartuchos filtrantes plisados pueden ofrecer mayores caudales y una menor caída de presión, lo que contribuye a mejorar la eficiencia general del sistema y a reducir el consumo de energía.
Una mayor superficie de filtración y una mayor capacidad de retención de suciedad permiten que el cartucho filtrante admita más contaminantes antes de alcanzar el diferencial de presión que indica la necesidad de sustitución. Esto reduce la frecuencia de cambio de los cartuchos y contribuye a disminuir los costes de mantenimiento.
Medio filtrante
Según el medio filtrante y las condiciones de operación, los cartuchos de filtro plisados se pueden fabricar con diversos materiales, como polipropileno (PP), politetrafluoroetileno (PTFE), fluoruro de polivinilideno (PVDF) y nailon. Se pueden seleccionar diferentes materiales de membrana y configuraciones estructurales para satisfacer los requisitos de distintos fluidos, entornos químicos, niveles de filtración y condiciones de proceso.
