En la industria química de alta gama, los procesos de producción exigen niveles extremadamente altos de pureza de los fluidos. Incluso cantidades mínimas de partículas o sustancias químicas extraíbles pueden causar daños irreversibles a la calidad del producto. Como componente esencial de los sistemas de filtración de precisión, los cartuchos de filtro plisados de PTFE de alta pureza desempeñan un papel fundamental en procesos críticos de numerosas industrias, gracias a sus excepcionales propiedades materiales y su rendimiento de filtración.

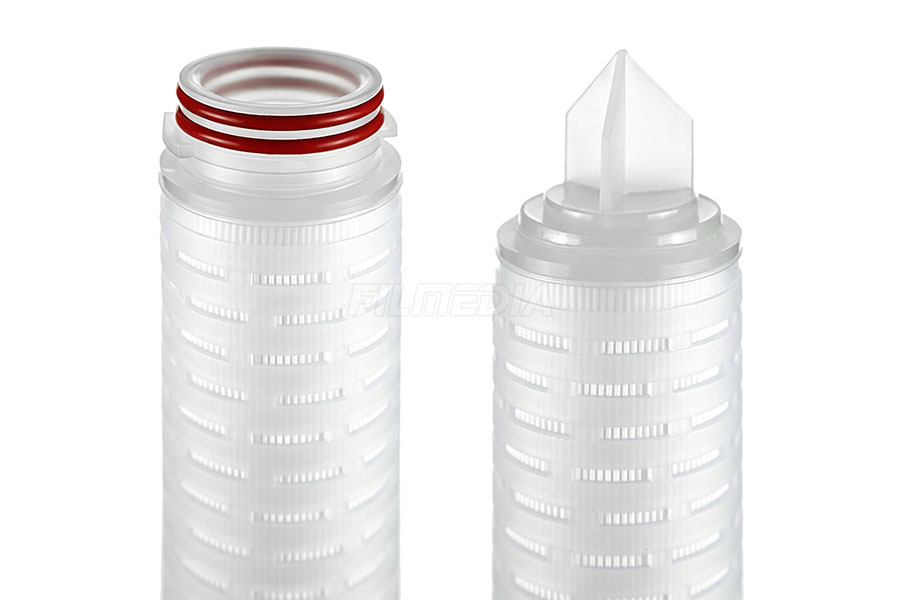

El cartucho filtrante se ensambla mediante soldadura térmica para unir la membrana, las capas de soporte y los componentes finales sin utilizar adhesivos. Esto ayuda a eliminar posibles residuos de adhesivos y los riesgos de contaminación asociados. La construcción soldada también proporciona un sellado fiable, lo que ayuda a minimizar el riesgo de fugas y a cumplir con los estrictos requisitos de limpieza y fiabilidad de los sistemas de filtración de alta pureza.
Descripción
Ventajas clave de la membrana filtrante microporosa de PTFE de alta pureza
El PTFE ofrece una excelente estabilidad química y resistencia a la corrosión, lo que lo hace altamente resistente a una amplia gama de ácidos fuertes, álcalis fuertes y disolventes orgánicos. Es idóneo para entornos de procesamiento químico complejos y exigentes. Al exponerse a medios corrosivos, la membrana filtrante mantiene un rendimiento de filtración estable y su integridad estructural.
El cartucho filtrante utiliza una membrana microporosa fabricada con materiales de PTFE de alta pureza, lo que proporciona niveles extremadamente bajos de sustancias extraíbles y lixiviables. Durante la filtración de productos químicos de alta pureza, agua ultrapura y otros fluidos críticos de proceso, ayuda a minimizar la introducción de iones, compuestos orgánicos y otros contaminantes potenciales, contribuyendo así a mantener la pureza química original del fluido.

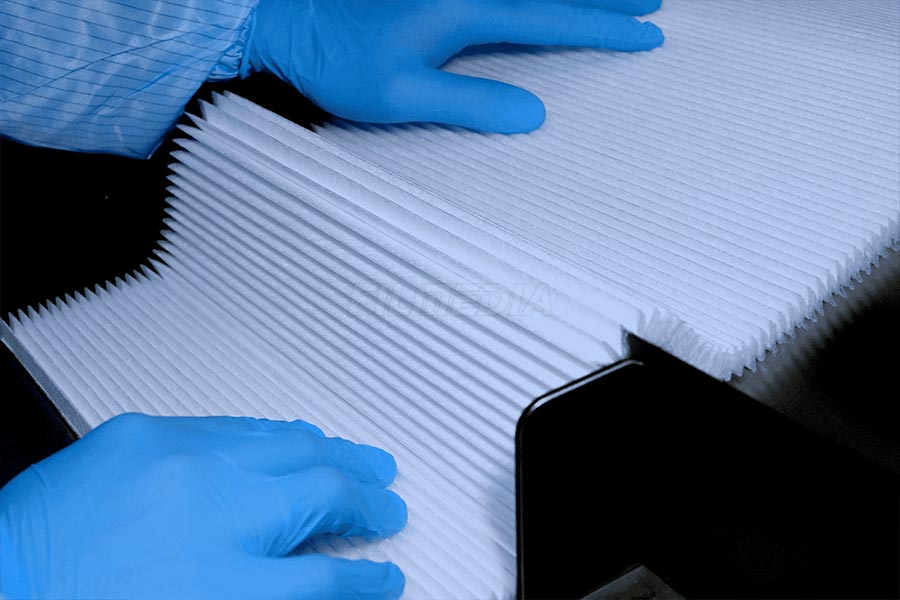

La membrana microporosa presenta una estructura plisada de precisión que proporciona una gran área de filtración efectiva dentro de un cartucho compacto. Este diseño ofrece una combinación de alta eficiencia de filtración y un excelente rendimiento de flujo. La estructura uniforme de los poros permite una retención constante de partículas y proporciona una protección fiable mediante filtración de precisión para los procesos posteriores.

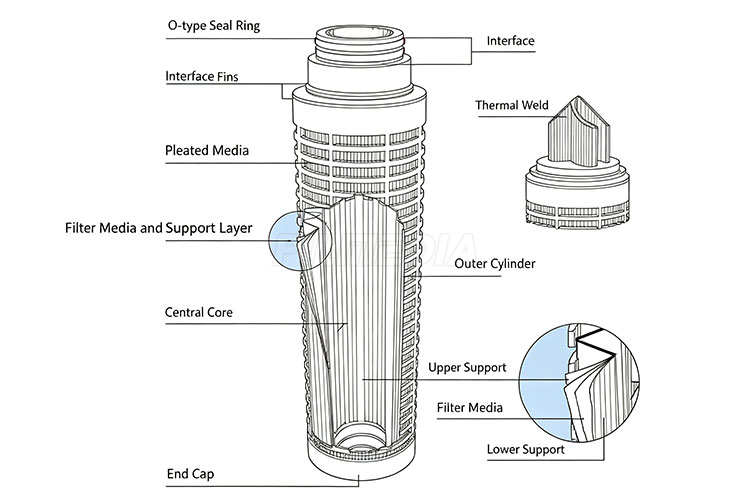

Diagrama estructural
El diseño de sellado tipo O proporciona un rendimiento de sellado fiable, evitando eficazmente las fugas y garantizando un funcionamiento seguro bajo diversas condiciones de trabajo.
La interfaz está diseñada para una fácil integración con diversos sistemas de filtración, garantizando una instalación cómoda y compatibilidad.
La construcción mediante soldadura térmica crea una estructura de filtro resistente y estable sin el uso de adhesivos, lo que reduce el riesgo de contaminación y mejora la fiabilidad.
La estructura plisada optimizada aumenta el área de filtración efectiva, mejora la capacidad de retención de suciedad y prolonga la vida útil del cartucho filtrante.
El medio filtrante multicapa, combinado con capas de soporte, proporciona una filtración en profundidad eficiente a la vez que mantiene la resistencia estructural y la estabilidad de la filtración.
El núcleo central reforzado proporciona soporte interno, mantiene la rigidez del cartucho y garantiza un rendimiento estable durante el funcionamiento.
El diseño de la tapa de extremo sellada evita el flujo de derivación, mejora el rendimiento del sellado y garantiza una eficiencia de filtración constante.
La carcasa exterior protectora refuerza la estructura general, protege los componentes internos de filtración y mejora la durabilidad mecánica.
La capa de soporte aguas arriba protege el medio filtrante de los daños causados por las fluctuaciones de presión y garantiza un rendimiento de filtración fiable.
El medio filtrante de alta eficiencia proporciona una retención precisa de partículas y elimina eficazmente los contaminantes de los líquidos.
La capa de soporte aguas abajo mantiene la estabilidad de la filtración, evita la deformación del medio filtrante y garantiza una calidad constante del producto de salida.
El diseño integrado de la manija tipo aleta permite una instalación y extracción rápidas, lo que hace que el reemplazo del filtro sea más fácil y cómodo.
Especificaciones del producto
| Categoría | Especificación | Detalles |
|---|---|---|
| Estructura del cartucho de filtro | Membrana de filtro | Membrana hidrofóbica de PTFE |
| Membrana hidrofílica de PTFE | ||
| Capa de soporte/distribución de flujo | HDPE | |
| Núcleo, tapas de extremo y conexiones | HDPE | |
| Dimensiones | Diámetro exterior | Φ68 mm |
| Diámetro interior | Φ32 mm | |
| Longitud | 5″–40″ | |
| Material de la junta tórica | — | Fluoroelastómero (FKM) / Silicona encapsulada en fluoroelastómero / FKM encapsulado en fluoroelastómero |
| Clasificación de filtración | — | 0,10, 0,22, 0,45, 1,0, 3,0, 5,0 μm |
| Área de filtración efectiva | — | Cartucho de ≥ 0,7 m² / 10″ |
| Condiciones de funcionamiento | Rango de pH | 1–14 |
| Temperatura máxima de funcionamiento | 80 °C (ΔP ≤ 1,5 bar) | |
| Presión diferencial máxima | 4,2 bar a 25 °C; 1,5 bar a 80 °C | |
| Presión diferencial de reemplazo recomendada | 1,5 bar a 25 °C | |
| Seguridad biológica | Endotoxin | < 0,25 UE/ml |
| Productos extraíbles | < 30 mg / cartucho de 10″ |
PTFE hidrofílico frente a PTFE hidrofóbico
Los cartuchos de filtro de membrana de PTFE plisada se clasifican principalmente en cartuchos de filtro de membrana de PTFE hidrofílicos y cartuchos de filtro de membrana de PTFE hidrofóbicos, según las propiedades superficiales del material de la membrana.
01. Cartuchos de filtro plisados de PTFE hidrofílico
Fabricadas con membranas microporosas de politetrafluoroetileno (PTFE) modificado hidrofílicamente. Además de la excelente estabilidad química y resistencia a la corrosión del PTFE, la superficie hidrofílica de la membrana permite que los líquidos acuosos humedezcan rápidamente los poros de la misma.
02. Cartuchos de filtro plisados de PTFE hidrofóbico
Fabricadas con membranas microporosas de PTFE hidrofóbicas. Sus propiedades hidrófugas naturales las hacen especialmente adecuadas para la filtración de gases y aire. Impiden eficazmente la entrada de agua líquida y gotas en la membrana, manteniendo un excelente flujo de gas.
Aplicaciones
Fabricación de semiconductores y pantallas planas
Los cartuchos de filtro plisados de PTFE de alta pureza se utilizan ampliamente para la filtración final de precisión de productos químicos electrónicos críticos, como fotorresistencias, agentes de grabado, suspensiones para CMP y reactivos químicos ultrapuros. Ayudan a garantizar que los fluidos que ingresan a las áreas de procesamiento de obleas cumplan con los estrictos requisitos de cero partículas y cero contaminación por iones metálicos, lo que contribuye directamente al rendimiento de los chips y al desempeño de los dispositivos. Los cartuchos de filtro de PTFE también se utilizan para el tratamiento final de agua purificada y ultrapura, eliminando eficazmente el polvo, las partículas y otros contaminantes para garantizar el funcionamiento estable de los equipos de producción.
Fabricación de productos farmacéuticos y biofarmacéuticos
Estos cartuchos filtrantes se utilizan principalmente en la producción de principios activos farmacéuticos (API) e intermedios, donde proporcionan una clarificación precisa de disolventes y fluidos de reacción altamente corrosivos. También se emplean para la purificación estéril de gases de proceso, como la eliminación de microorganismos y aerosoles de aceite del aire de fermentación. Sus propiedades hidrofóbicas naturales permiten una retención eficiente de partículas y gotas en entornos de gases húmedos, mientras que su resistencia a la esterilización repetida con vapor a alta temperatura los hace idóneos para procesos de fabricación asépticos exigentes.
Procesamiento químico fino
Los cartuchos de filtro plisados de PTFE son la solución ideal para filtrar fluidos de proceso altamente corrosivos. Ya sea para el manejo de ácidos fuertes como el ácido sulfúrico concentrado y el ácido fluorhídrico, soluciones alcalinas de alta concentración, diversos disolventes orgánicos o fluidos de proceso a alta temperatura, estos cartuchos ofrecen un rendimiento de filtración fiable y estable durante periodos prolongados. Eliminan eficazmente los contaminantes particulados de los líquidos, protegiendo al mismo tiempo los equipos críticos posteriores.
