Los cartuchos de filtro plisados de nailon son productos de filtración por membrana de alto rendimiento diseñados para aplicaciones de filtración de precisión que requieren una excelente compatibilidad química, caudales elevados y una retención de partículas fiable. Gracias a su avanzado diseño de estructura de membrana y tecnología de plisado, los cartuchos de filtro plisados de nailon pueden utilizarse no solo como cartuchos de prefiltración, sino también como unidades de filtración final. En comparación con los productos de filtración tradicionales de una sola capa, ofrecen una mayor capacidad de retención de contaminantes y una vida útil más prolongada.
Descripción
Presupuesto
| Medio filtrante | Membrana microporosa de nailon |
| Capa de soporte/drenaje | Capa de soporte de polipropileno |
| Jaula exterior / Carcasa | Polipropileno |
| Tubo central | Polipropileno |
| Material de la tapa final | Polipropileno |
| Método de sellado | Soldadura térmica (fusión por calor) |
| Índice de filtración (μm) | 0,10 / 0,20 / 0,45 / 1,0 / 3,0 / 5,0 |
| Presión de punto de burbuja (BP) | 0,10 μm (Agua) ≥ 0,35 MPa 0,20 μm (Agua) ≥ 0,28 MPa 0,45 μm (Agua) ≥ 0,12 MPa |
| Área de filtración efectiva | Cartucho de ≥ 0,60 m² / 10″ |
| Área de filtración (referencia) | Cartucho de ≥ 0,70 m² / 10″ |
| Diámetro del cartucho | 69,0 mm |
| Temperatura de funcionamiento y presión diferencial | Tipo A: ≤60°C (ΔP: 0,2 MPa) Tipo B: ≤80°C (ΔP: 0,2 MPa) Tipo C: ≤95°C (ΔP: 0,1 MPa) |
| Esterilización (N66) | Esterilización por vapor a 121 °C / autoclave, 30 minutos por ciclo. Desinfección con agua caliente a 85-90 °C. |
| Resistencia máxima a la presión diferencial (25 °C) | Dirección hacia adelante: 0,42 MPa Dirección hacia atrás: 0,21 MPa |
| Rango de pH aplicable | pH 4–13 |
Diagrama estructural
El diseño de sellado tipo O proporciona un rendimiento de sellado fiable, evitando eficazmente las fugas y garantizando un funcionamiento seguro bajo diversas condiciones de trabajo.
La interfaz está diseñada para una fácil integración con diversos sistemas de filtración, garantizando una instalación cómoda y compatibilidad.
La construcción mediante soldadura térmica crea una estructura de filtro resistente y estable sin el uso de adhesivos, lo que reduce el riesgo de contaminación y mejora la fiabilidad.
La estructura plisada optimizada aumenta el área de filtración efectiva, mejora la capacidad de retención de suciedad y prolonga la vida útil del cartucho filtrante.
El medio filtrante multicapa, combinado con capas de soporte, proporciona una filtración en profundidad eficiente a la vez que mantiene la resistencia estructural y la estabilidad de la filtración.
El núcleo central reforzado proporciona soporte interno, mantiene la rigidez del cartucho y garantiza un rendimiento estable durante el funcionamiento.
El diseño de la tapa de extremo sellada evita el flujo de derivación, mejora el rendimiento del sellado y garantiza una eficiencia de filtración constante.
La carcasa exterior protectora refuerza la estructura general, protege los componentes internos de filtración y mejora la durabilidad mecánica.
La capa de soporte aguas arriba protege el medio filtrante de los daños causados por las fluctuaciones de presión y garantiza un rendimiento de filtración fiable.
El medio filtrante de alta eficiencia proporciona una retención precisa de partículas y elimina eficazmente los contaminantes de los líquidos.
La capa de soporte aguas abajo mantiene la estabilidad de la filtración, evita la deformación del medio filtrante y garantiza una calidad constante del producto de salida.
El diseño integrado de la manija tipo aleta permite una instalación y extracción rápidas, lo que hace que el reemplazo del filtro sea más fácil y cómodo.

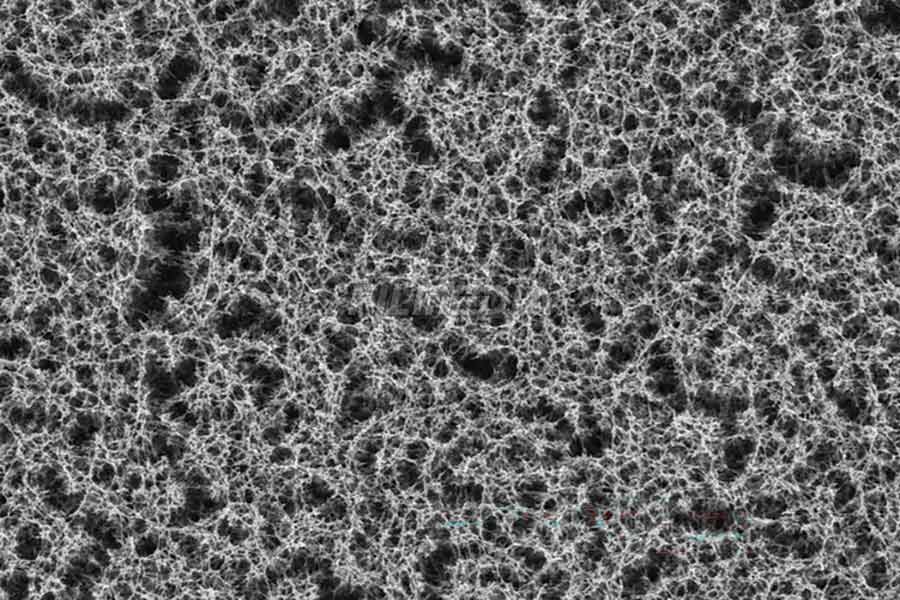

Ventajas técnicas de las membranas microporosas de nailon
Las membranas microporosas de nailon combinan un excelente rendimiento de filtración con propiedades físicas superiores.
- Su superficie hidrofílica natural mejora la eficiencia de la filtración de líquidos.
- La distribución uniforme del tamaño de los poros garantiza una precisión de filtración estable y constante.
- La carga superficial naturalmente positiva mejora la capacidad de adsorción y retención de partículas.
- Su excelente resistencia mecánica y flexibilidad garantizan un rendimiento fiable en condiciones exigentes.
- Su amplia compatibilidad química permite su aplicación en entornos de filtración complejos.
Assurance of Premium Quality
☑ High-Efficiency Nylon Membrane Filtration Technology
- Utilizes hydrophilic Nylon 6.6 microporous membrane with a high-strength support layer structure.
- Uniform pore distribution ensures consistent filtration accuracy and excellent particle retention performance.
- Superior natural hydrophilicity enables rapid wetting and high-flow filtration without complicated pre-wetting procedures.
☑ Adhesive-Free Thermal Welding Structure
- The filter housing, center core, and end caps are all manufactured from polypropylene (PP) material.
- Advanced thermal welding technology provides strong sealing performance and reliable connections, effectively preventing leakage.
- Free from adhesives, binders, and chemical contaminants, minimizing fiber shedding and secondary contamination risks.
☑ High Flow Rate and Extended Service Life
- Optimized pleated design provides a larger effective filtration area.
- Multi-layer support structure enhances contaminant holding capacity.
- Low initial pressure drop and high-flow design reduce filter replacement frequency and lower operating costs.
☑ Excellent Chemical Compatibility
- Suitable for filtration of various chemical liquid applications.
- Provides excellent compatibility with most process fluids and media.
- Recommended operating pH range: 6–13.
☑ Strict Quality Control
- Every filter cartridge undergoes 100% integrity testing before shipment.
- Each cartridge is flushed with high-purity water to ensure product cleanliness.
- Manufactured in compliance with FDA and GMP requirements.
Aplicaciones
- Filtración estéril de líquidos farmacéuticos
- Filtración de productos biológicos y plasma
- Filtración de agua de proceso
- Filtración de aire comprimido y gases
- Sistemas de filtración que cumplen con las normas GMP
- Filtración de agua potable
- Filtración de bebidas y vinos
- Filtración para clarificación y esterilización de líquidos
- Filtración de disolventes orgánicos
- Filtración de tintas
- Filtración de fotorresistencias y soluciones de recubrimiento
- Filtración de soluciones de galvanoplastia
- Filtración de fluidos para el trabajo de metales
- Filtración final de agua ultrapura
- Prefiltración para sistemas de ósmosis inversa (OI)
- Filtración de agua desionizada
- Filtración de líquidos para procesos de semiconductores
- Sistemas de filtración de precisión
- Purificación de agua para procesos industriales
- Aplicaciones de agua de alta pureza
